精密軸加工在線測量設備

返回列表 來源： 發布日期： 2018.09.05

客戶需求/ PARAMETER


自動化檢測設備OP20軸檢測


 檢測要求：
1、檢測上圖工件的4#外徑尺寸Φ24.845±0.015.
2、測量5#孔徑尺寸Φ23.026±0.026，6#孔徑尺Φ8.23±0.02 Φ7.6±0.02
3、測量7#長度尺寸 145.2  ±0.02    通用于126-151mm
                  8#長度尺寸 136.7±0.02     通用于 117.5-142.5mm
4、檢測工件狀態：清潔、無毛刺


左右拖動表格顯示其他內容

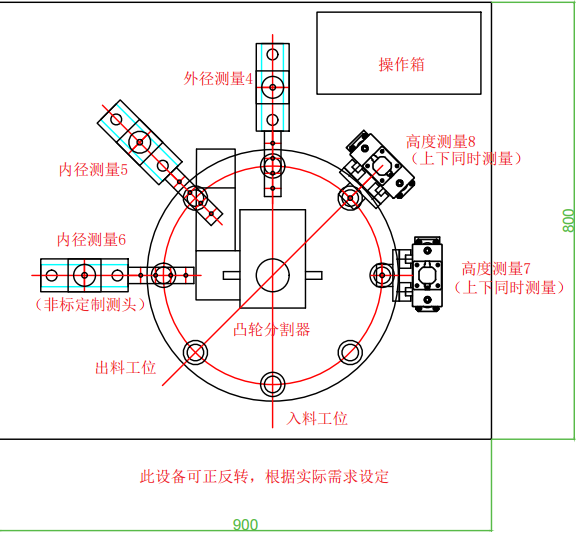

設備方案/ STRUCTURE

自動化檢測設備OP20軸檢測


產品說明/ INSTRUCTION

  • 1.設備采用接觸式位移傳感器，傳感器分辨率0.1微米，檢測工位綜合精度3微米。
    2.自動化監控定時等功能。
    3.節拍12秒/件。
    4. 檢測數據可和機床通訊。
    5. 不同產品更換工裝可以通用。
    6.機械手上下料。
    7.安全防護系統。

工藝流程/ PROCESS

                 機械手上料至入料工位→浮動支撐塊夾緊工件→凸輪分割器將工件旋轉至7#高度（長度）測量工位（工件兩端同時測量）→凸輪分割器將工件旋轉至8#高度（長度）測量工位（工件兩端同時測量） →凸輪分割器將工件旋轉至4#外徑檢測工位 →旋轉至5#內徑尺寸檢測工位測量→旋轉至6#內徑檢測工位測量→讀取測量數據并與設定公差比較→ NG品與機械手通訊進行剔除→ OK品與機械手通訊進行下料→一個循環結束。
左右拖動表格顯示其他內容
